l 主要介紹

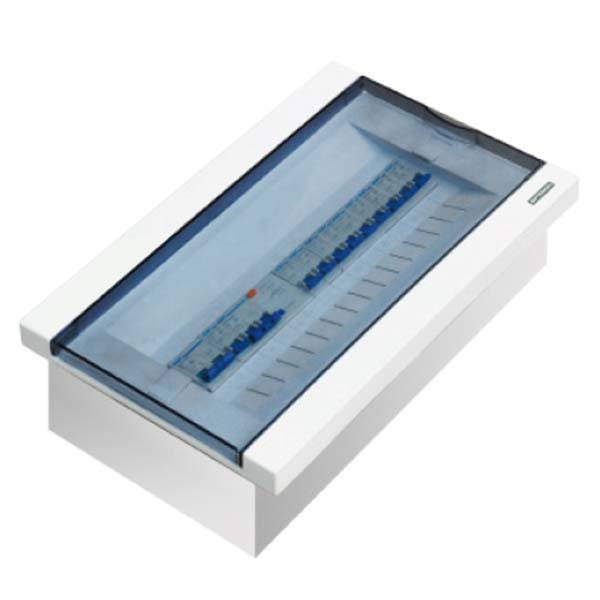

PZ30模數化終端組合電器是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、 使用安全化，在國內外已被廣泛應用。

PZ30系列終端組合式配電箱(簡稱:配電箱)，符合GB7251.1及JB/T7121《模數化終端組合電器》等標準。配電箱采用鋼塑結構的形式，箱體基座采用鋼結構并鍍覆，端蓋采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防護罩。配電箱既有塑料藝術美感，又有鋼結構的堅固，透明罩使開關電器的工作狀態一目了然。配電箱內的電器元件采用導軌安裝，元件寬度均以9mm為模數。布置緊湊合理，安裝，拆卸，維修均很方便?？筛鶕脩粜枰渲菩⌒蛿嗦菲?，構成美觀，豪華，強度高，耐撞擊的配電箱。

PZ30低壓封閉式照明箱適用于頻率50/60Hz，額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力照明，電動機控制、對電路進行過載、漏電及短路保護使用，該箱設計合理，體積小、外形美觀，使用安全可靠，可廣泛用于工廠、大廈、住宅、商場等場所。


本產品符合GB7251.12《低壓成套開關設備》及JB/T7121《模數化終端組合電器》等標準。

l 使用范圍

PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置?？梢詮V泛應用于高層建筑、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。

l 主要結構特點

PZ30終端組合電器主要結構部件有透明罩、上蓋、箱體、安裝軌、軌道高低調節螺桿、導電排、護線罩和電器開關元件等。 內裝電器開關元件全部采用寬度9MM模數的電器，安裝于頂帽形軌道上,可根據需要任意組合,安裝軌道高低可調節,特別對暗裝式 更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可方便地操作，使用安全可靠，箱體上下、左右及背后均設置進出線孔，便于接線。

特點

技術成熟

PZ30配電柜，原理簡單，組要組成部分:各種開關元器件、殼體、透明門、上蓋、零排、保護接地排、絕緣導線等。

安全

柜型是戶內封閉式配電柜，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼板，具有重量輕，強度高等特點。塑料小門采用防火樹脂材料，能有效防止火勢蔓延。內裝電器元件均采用寬度為18mm模數的電器，安裝于標準導軌上?？筛鶕枰我饨M合，拆裝方便，開關元件手柄外露，帶電部分被遮蓋在上蓋內部，打開門可方便操作。

防護

具有防漏電、觸電、短路、過載等多種保護裝置。

進線方式

箱體上下左右及背面均可設置進線敲落孔，方便接線。

保護

箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。

結構

柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
