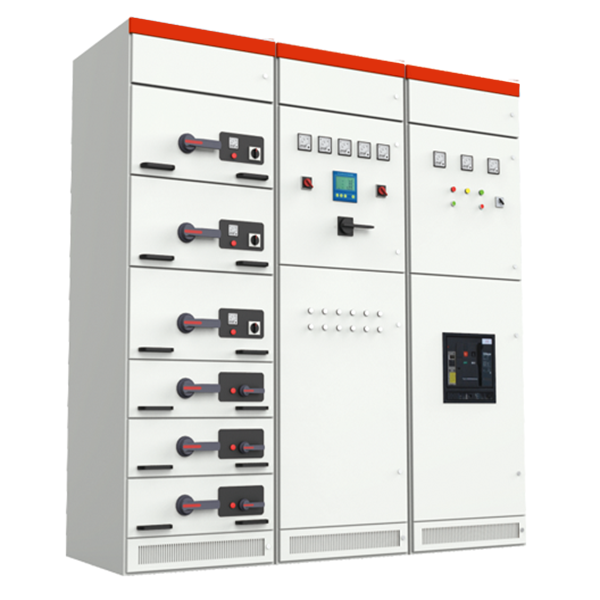

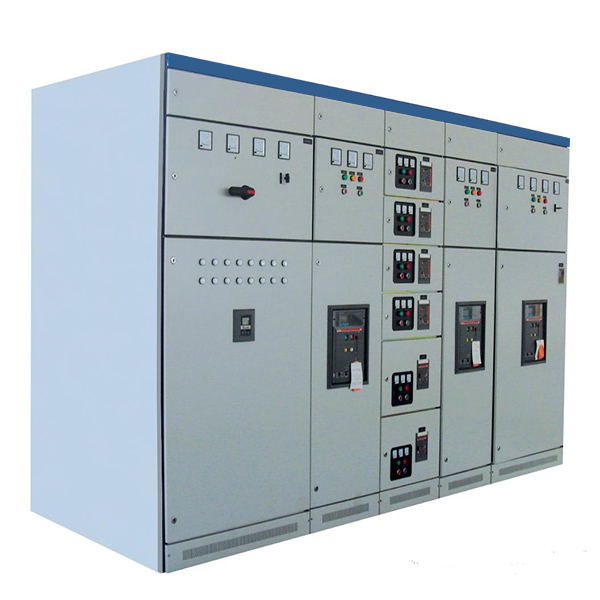

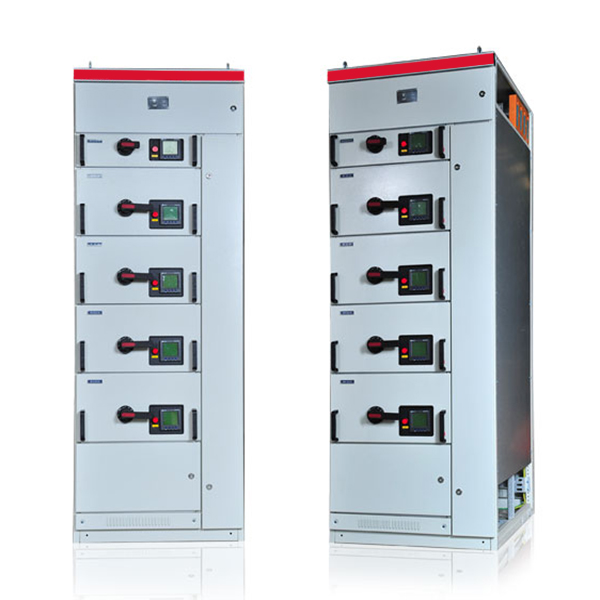

MNS低壓抽出開關柜

l 主要介紹

本系列低壓抽出式開關柜是一種用標準模件由工廠組裝（FBA)的組合式柜型，其技術已達到國際先進水平。

本系列低壓抽出式開關柜適用于發電廠，變電站，石油化工，治金軋鋼，交通能源，輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流50~60hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換，分配及控制之用。本裝置符合GB72511《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準，并符合IEC439-1，VDE0660第五部分等國際專業標準。



l 使用條件

(1)周圍空氣溫度不高于+40℃，不低于-5℃,并且24小時內其平均溫度不高于+35℃。

(2)大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但應考慮到溫度變化，有可能會偶然地產生適度的凝露。

(3)海拔高度不超過2000m。

(4)本裝置適應於以下溫度的運輸和儲存過程：-25℃-+55℃的范圍之間，在短時間內可達+70℃,在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

(5)如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。



l 結構特點

n MNS組合式低壓開關柜系統，在世界市場上經過多年使用，證實了它的價值。整個系統充分考慮了將來的發展空間，可避免因為技術發展而被淘汰的風險。

n MNS系統采用的柜架結構具有高度靈活性，結構一旦組裝完畢就不再需要維修。柜體內可安裝不同的標準元件，以滿足各種使用要求。由于整個系統包括電氣結構采用了組合式的設計，這種優化的結構設計滿足了各種元件的要求并能符合不同工作環境，達到相應的防護等級。

n MNS系統與傳統產品相比，具有更多的優越性：

n 結構緊湊，節省柜體的體積；

n 柜體能背靠背排列；

n 配電回路布置經濟；

n 全部選用標準元件，方便工程設計人員設計；

n 全系列標準化；

n 柜體可按工作和環境的不同要求設計出相應的防護等級；

n  在一個柜體中可自由安裝不同型式的功能組件，如：固定式組件和抽出式    組件；

n 設備更新改進方便；

n 設備運行連續性和可靠性高；

n 操作人員人身安全有保障。









u 框架



MNS系統框架的基本零件為帶有25mm間隔模數孔的C型骨架。MNS系統的標準模數E==25mm，由于采用了標準模數孔系統，框架結構無需專用工具即能組裝成各種型式的柜體，如：前操作式和背靠背式單臺或多臺組合的開關柜。

u  外殼

   MNS系統按不同的使用要求，可設計出不同防護等級的外殼。后操作和聯屏柜可選用正面防護等級為IP30的外殼，全封閉外殼防護等級為IP40-IP54（抽出式開關柜均為全封閉結構）。

鉸鏈框架可作安裝電子器件和儀表板使用，也可作裝置框架用。鉸鏈框架的安裝位置上可加帶/不帶觀察孔的蓋板。柜底部可提供底板，加裝法蘭板后可安裝電纜槽。門板和外殼可裝配單個/多個通風口，頂板可為全通風型（適合于IP40和IP41）。



u 柜架結構

    MNS系統的柜架結構可分為裝置小室、母線小室和電纜小室，其尺寸（高X寬X深）為2200mmX400/600/800/1000/1200X600/800/1000mm?？諝鈹嗦菲鳛?/span>2000A以下的開關柜柜寬可為400mm。運輸單元最長為3000mm。

進、出線柜、母聯柜均可安裝有一個開關，這個開關可以是固定式隔離開關，也可以是固定式或抽出式塑殼斷路器，或者是空氣斷路器。



u 柜內小室分隔

  按不同要求，柜架結構可分為下列小室：裝置小室、母線小室、電纜小室。

   裝置小室中功能單元組件，母線小室中為母線和配電母線，電纜小室中為進出線電纜（上、下進出線均可）、功能單元組件之間的連接以及附件，如電纜夾、電纜連接件、并聯線、走線槽等。

功能單元之間及柜內小室之間均可作為分隔，內部分隔可將電弧破壞性降低到最小程度。



u 主母線

  主母線布置在開關柜的后部或頂部。

6、配電母線

配電母線用于功能單元組件和母線之間的連接，垂直分布在母線小室內。一個開關柜中最多能安裝兩個3相或4相配電母線，可以全高度、半高度或中間分開呈兩段布置。配電母線每相為單根直角型銅排，母線材料為銅。



u 保護線和中性線連接排

 MNS系統可布置成TN-C或TN-S的母線系統。除主母線和配電母線外，4線制系統還包括保護中性線（PEN），5線制系統則加上保護接地線及中性線（PE+N）。

系統連接用的保護/中性線連接排水平安裝在裝置小室、電纜小室的下方，并用絕緣端子作固定，排的長度按運輸單元分隔。供本柜連接用的保護/中性線連接排垂直安裝在電纜小室內，用絕緣端子固定，長度與柜高度相同。

PE+N、PEN排及連接排上均開有模數孔，用于電纜的連接。



u 走線槽、電纜安裝件

控制線走線槽安裝在柜的上方，用于布置柜內電氣裝置的二次回路電纜走線及柜與柜之間的連接線。走線槽按柜的寬度截取。柜前方可裝有導軌，用于元件的安裝，如控制電源斷路器等。柜體上方的控制線走線槽及下方的PEN母排均有組件門或面板作保護，面板的下部帶有通風孔。



u 直接連接到主母排的開關裝置

MNS系統中安裝3150A以下隔離開關，1250A以下塑殼斷路器和5000A及以下空氣斷路器均作為標準型開關柜。抽出式結構設有固定安裝帶分離觸頭的框架。

XJDW1斷路器可提供的附件：電子脫扣器、分勵、欠電壓、合閘線圈、儲能電動機、輔助觸點等。

MNS系統的機械附件包括有計量儀表和抗沖擊防護蓋。電流計量和電壓測量等電氣儀表都安裝在儀表門以方便操作，電源保護和電流互感器等電氣元件都安裝在裝置小室及母線小室以方便檢查。1000A及以上隔離開關、630A及以上塑殼斷路器和空氣斷路器可直接與母排相連接。母排或電纜（至12根并聯電纜）可用作進/出線的接線。在裝置小室內進線可上/下連接。



l 分區設計

動力配電中心(PC)
PC柜內劃分成四個隔室；
水平母線隔室：在柜的后部；
功能單元隔室：在柜前上部或柜前左邊；
電纜隔室：在柜前下部或柜前右邊；
控制回路隔室：左柜前上部。

l 分隔措施

水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。
控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。
左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。
主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元、均安裝于塑料儀表板上。
